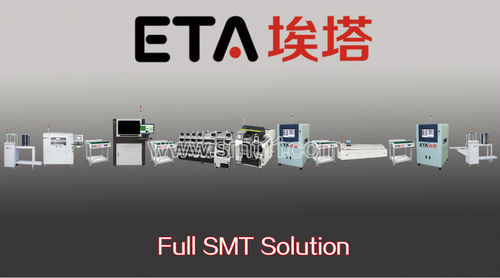

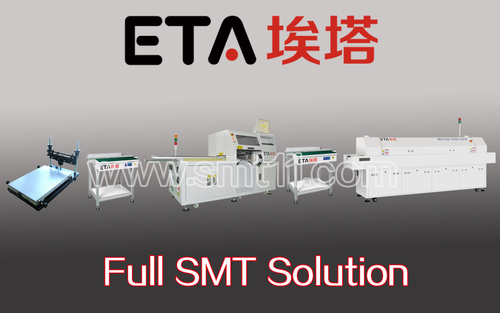

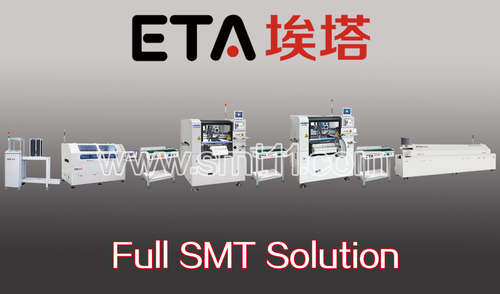

Semi-Automatic SMT Production Lines

Specifications

M 3

M 5

PCB Size

30x30~1250x300mm

50x50~550x350mm

PCB Thickness

0.38~4.5mm

0.38~4.5mm

Placement Speed

24000CPH

16000CPH

Gantry Number

1

1

Spindle Number

4

4

Placement Accuracy

 +/-50 m @+ 3 sigma

 +/-50 m @+ 3 sigma/Chip,+/-40 m @+ 3 sigma/QFP

Component Range

0402~14mm IC,BGA

0402~42mm IC,BGA,CSP,72mm Connector

Component Height

10mm

15mm

Feeder Inputs

15PCS

15PCS

Conveyor Direction

LR

LR (Option: RL)

Nozzle Change

Manual

Auto

Convey Time

3S

3S

Mark Camera

0.18S

0.18S

Specifications

E8

E10

Dimension (L*W*H)mm

5310x1353x1490

6100x1353x1490

Standard Color

Computer Grey

Computer Grey

Weight

Approx.2150KG

Approx.2400KG

Number Of Heating Zones

Up8/Bottom8

Up10/Bottom10

Length Of Heating Zones

3121mm

3891mm

Rail Width Adjustment

A and M(Multi mode)

A and M(Multi mode)

Rail Number

1 Lane or 2 Land

1 Lane or 2 Land

Exhaust Volume

10M3/minx2 Exhausts

10M3/minx2 Exhausts

Control System

PLC+Computer

PLC+Computer

Transmission Agent

 Chain + Mesh

 Chain + Mesh

Electric Supply Required

3phase,380V 50/60Hz

3phase,380V 50/60Hz

Power For Warm Up

30KW

36KW

Power Consumption

8KW

12KW

Warming Time

Approx.25 minute

Approx.25 minute

Temp. Setting Range

Room Temp.-- 300

Room Temp.-- 300

Oil Supply

A and M(Multi mode)

A and M(Multi mode)

Conveyor Speed Range

300~2000mm/min

300~2000mm/min

Components Clearance

Top/ Bottom is 25mm

Top/ Bottom is 25mm

Conveyor Direction

LR (Option: RL)

LR (Option: RL)

Commutated Element

Aluminum Alloy Plate (8mm)

Aluminum Alloy Plate (8mm)

Fixed Rail Side

Front Fixed  (Option:Rear  Fixed)

Front Fixed  (Option:Rear  Fixed)

Cooling Method

Forced-Air Motor and fan (Standard)

Forced-Air Motor
